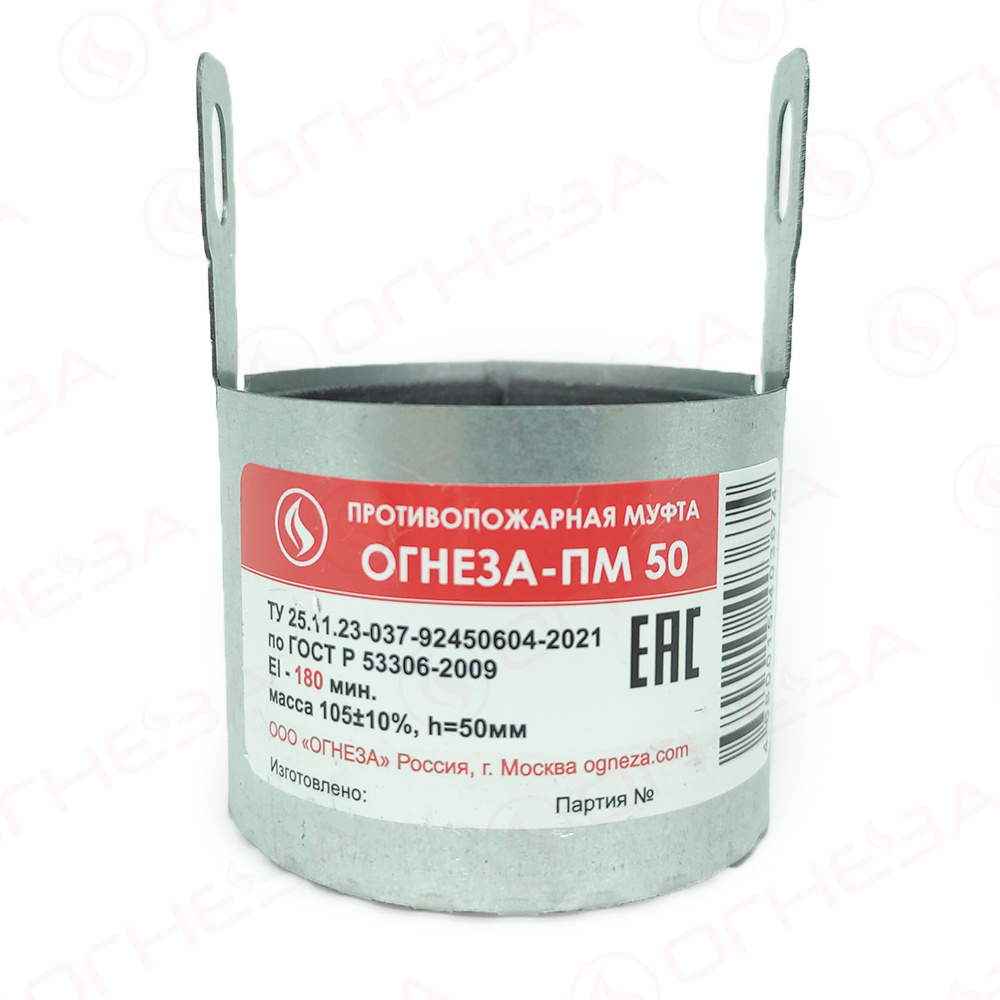

Противопожарная муфта ОГНЕЗА-ПМ 50 применяется на всех объектах строительства для огнезащиты узлов пересечения ограждающих конструкций с горючими полимерными трубами (PP,PE,PVC) канализации, отопления, холодного и горячего водоснабжения. Предел огнестойкости противопожарной манжеты – 180 минут.
Самый популярный диаметр муфт - 110мм
По типу крепления муфты делятся
- замок "лайт"
- замок "лягушка"
Способы установки противопожарной манжеты
Противопожарная муфта (противопожарная манжета) ОГНЕЗА ПМ устанавливается в местах прохода труб из поливинилхлорида, полиэтилена, полипропилена сквозь перегородки и межэтажные перекрытия. Благодаря разъемному корпусу и надежному замку-защелке наша муфта легко монтируется и демонтируется.
В случае возникновения пожара, под действием высоких температур, муфта срабатывает и перекрывает отверстие в перекрытии (стене) с нормированной степенью огнестойкости до EI-180, резко уменьшая вероятность распространения пожара на соседнее помещение. Муфта работоспособна при монтаже на вертикальные и горизонтальные трубопроводы.
Корпус муфты ОГНЕЗА ПМ
- Корпус (металлическая манжета) изготавливается из холоднокатаной или оцинкованной стали толщиной от 0,5 до 2 мм, окрашенной атмосферостойкой краской.

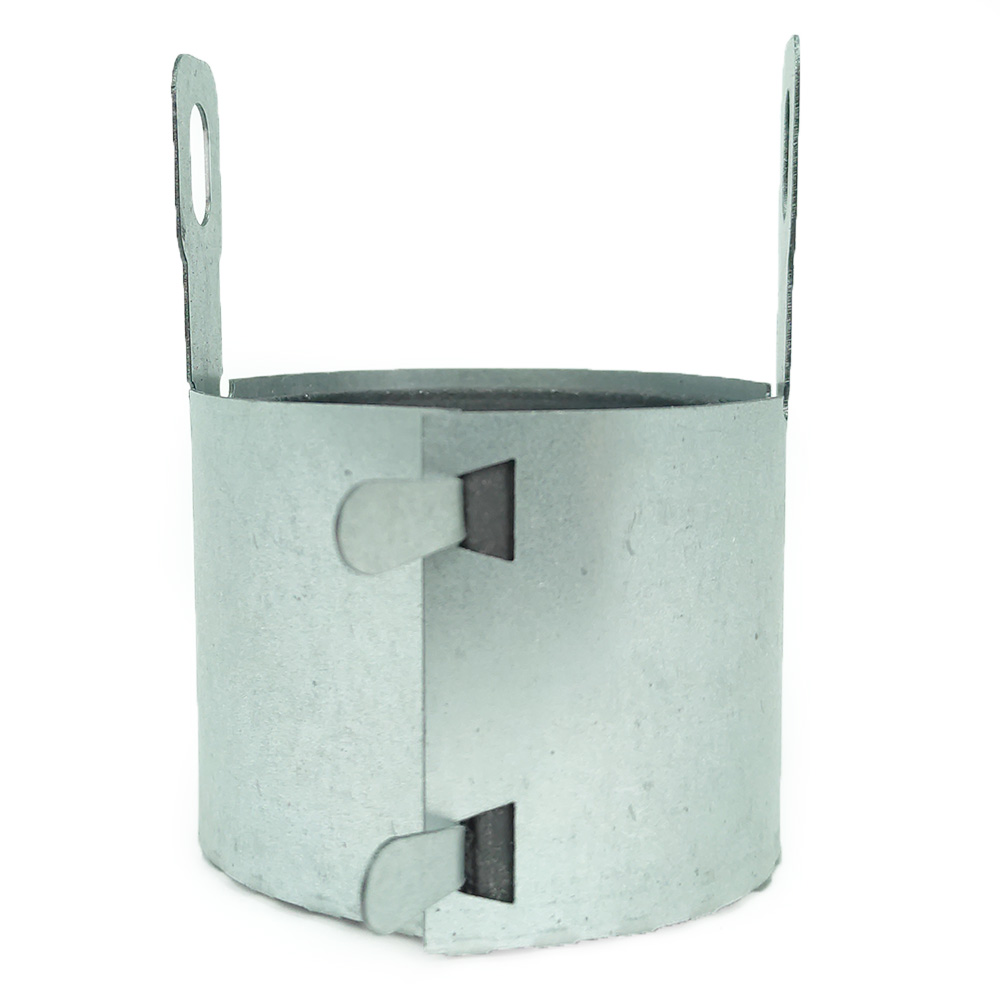

- Замковое соединение корпуса снабжено надежным замком-защелкой российского производства из гальванированной стали и дополнительно покрыто краской в цвет муфты, что гарантирует долговечность его службы.
- Загнутые внутрь зубчики основания манжета не только удерживают огнезащитный вкладыш внутри корпуса, но и при пожаре обеспечивают его направленное расширение, способствуя более быстрому закрытию отверстия.

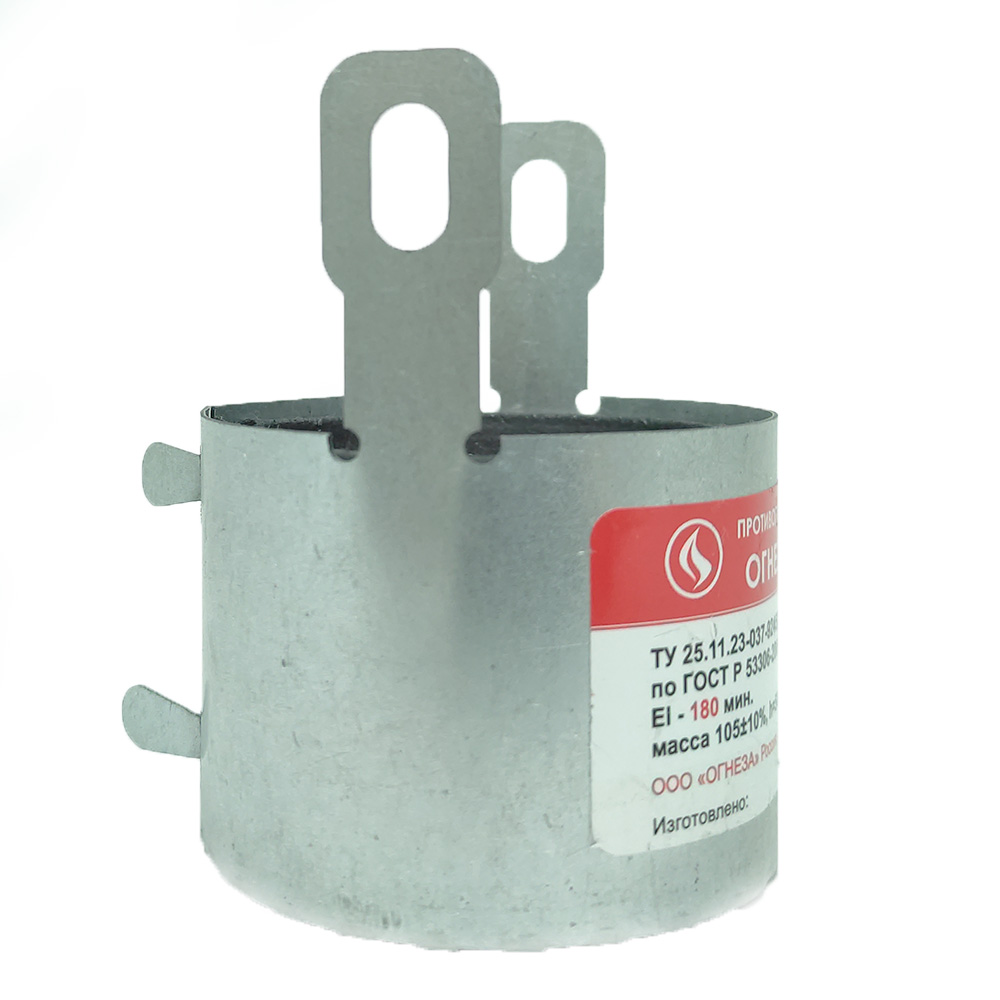

- Проушины крепления с отверстием легко отгибаются и имеют длину 35 мм для удобного монтажа. Под заказ изготавливаются муфты с удлиненными лепестками крепления (70 мм и более) для труб, прокладываемых в металлических гильзах, применяемых в монолитном строительстве.

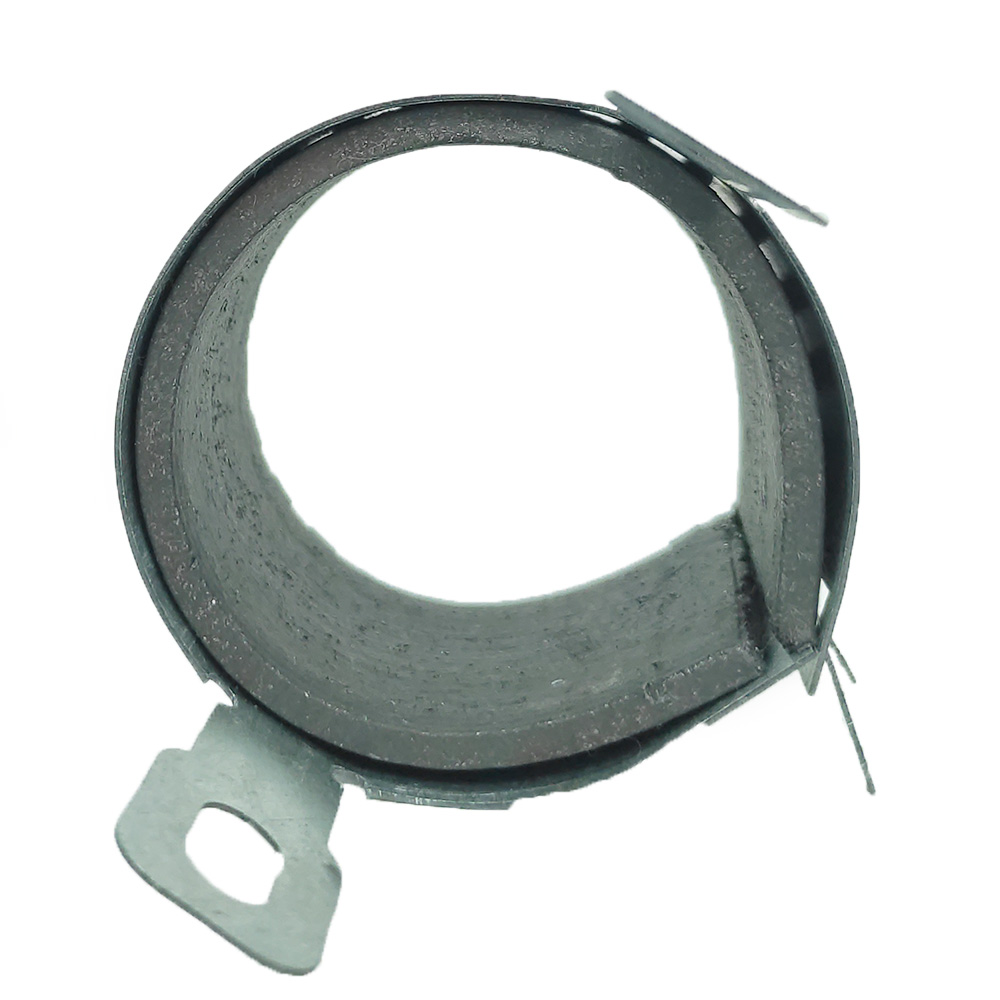

Терморасширяющийся огнезащитный вкладыш ОГНЕЗА-ТРМ
Огнезащитный терморасширяющийся ленточный вкладыш – основной рабочий компонент противопожарной муфты. Изготавливается из терморасширяющегося материала ОГНЕЗА-ТРМ (собственная разработка) на основе каучука и графита. Вкладыш пластичен, без запаха, нетоксичен, нейтрален к воде, обеспечивает огнестойкость изделия в соответствии с «Техническим регламентом о требованиях пожарной безопасности» (Федеральный закон от 22.07.2008 №123-ФЗ). Сохраняет свои свойства в течение 30 лет.
Таблица размеров:
| Тип муфты | D муфты внутренний, мм | Высота муфты, мм | D муфты внешний, мм | Толщина вкладыша, мм | Масса муфты, гр |
|---|---|---|---|---|---|
| ПМ-16 | 16 | 50 | 29 | 4 | 55 |
| ПМ-20 | 20 | 50 | 33 | 4 | 55 |
| ПМ-25 | 25 | 50 | 38 | 4 | 55 |
| ПМ-32 | 32 | 50 | 46 | 4 | 65 |
| ПМ-40 | 40 | 50 | 54 | 4 | 75 |
| ПМ-50 | 50 | 50 | 65 | 4 | 80 |
| ПМ-65 | 65 | 50 | 85 | 7 | 200 |
| ПМ-80 | 80 | 50 | 100 | 7 | 255 |
| ПМ-90 | 90 | 50 | 110 | 7 | 275 |
| ПМ-110 | 110 | 50 | 130 | 7 | 300 |
| ПМ-125 | 125 | 50 | 145 | 7 | 355 |
| ПМ-160 | 160 | 90 | 195 | 15 | 900 |
|
Цвет
|
красный, серый |
|
Диаметр
|
от 16-160 мм |
|
Тип/Назначение
|
Для горючих полимерных труб (PP,PE,PVC) |
|
Коэффициент вспучивания, не менее %
|
900 |
|
Предел огнестойкости EI, мин
|
240 |
|
Инерционность полного срабатывания, не более, мин
|
4 |
|
Страна производства
|
Россия |
Огнезащита пластиковых труб канализации и водоснабжения. Во всех типах зданий и сооружений для огнезащиты узлов пересечения пластиковых труб со стенами и перекрытиями применяются противопожарные муфты ОГНЕЗА-ПМ. Предел огнестойкости узла с муфтой - 240 минут.
Огнезащита и звукоизоляция пластиковых труб канализации. В жилых и административных зданиях обязательно обеспечение одновременно и пожарной безопасности, и шумоизоляции узлов пересечения бетонных перекрытий пластиковыми трубами. комплексное решение - противопожарная звукоизоляционная гильза ОГНЕЗА-ПГЗ. Предел огнестойкости – 180 минут.
Огнезащита пластиковых труб в труднодоступных местах. Симметричная муфта ОГНЕЗА-ПМ обеспечивает двойную огнезащиту узла пересечения за счет двух терморасширяющихся вкладышей и обеспечивает огнезащиту узла пересечения в труднодоступных местах (где невозможна установка противопожарной муфты Огнеза ПМ). В конструкции предусмотрена возможность установки муфты на различные диаметры труб. Предел огнестойкости - 240 минут.
Огнезащита пластиковых труб канализации и водосточных систем при монтаже трапов и установке кровельных воронок. Для этих целей в жилых, промышленных, административных и коммерческих зданий используется противопожарная муфта ОГНЕЗА-ПМ(ТК). Предел огнестойкости установленного изделия - 180 минут. ОГНЕЗА-ПМ Техническое описание 264,3 кб
ОГНЕЗА-ПМ Экспертное заключение 2,4 мб
ОГНЕЗА-ПМ Инструкция по установке 375,1 кб
|
