Характеристики 50-100
|
||||||||||||||||||
|

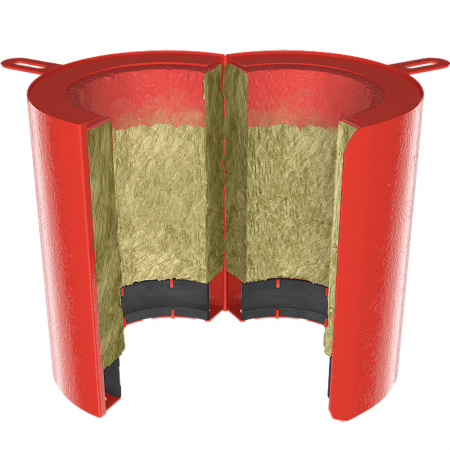

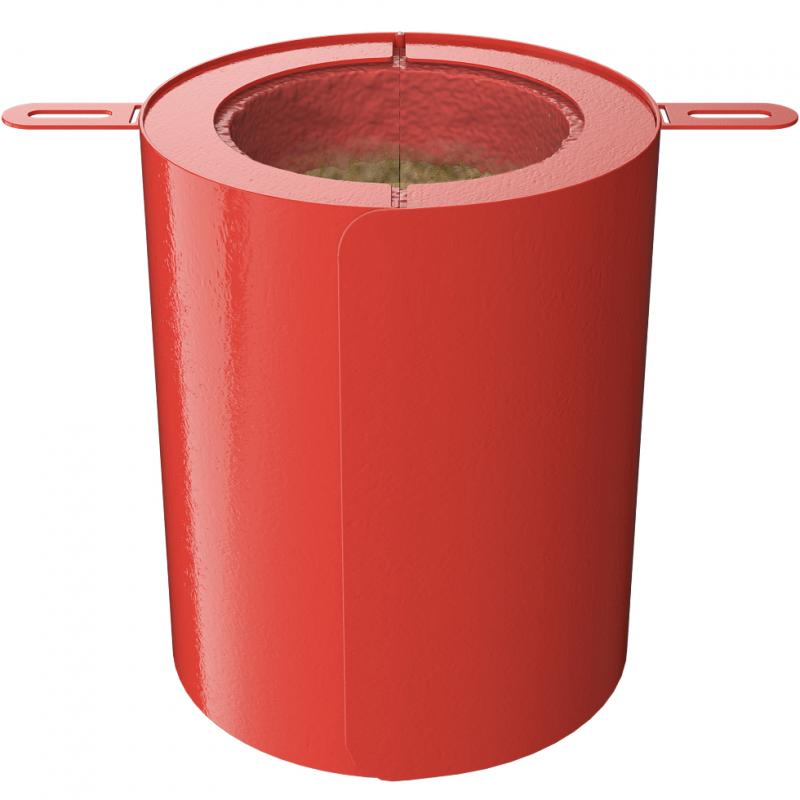

Противопожарная звукоизоляционная гильза ОГНЕЗА-ПМ (ПГЗ) - комплексное изделие для огнезащиты пластиковых труб, состоящее из разъемного металлического корпуса, терморасширяющегося материала, звукоизоляционного слоя минеральной ваты и противопожарного герметика для гидроизоляции. |
||||||||||||||||||
Область применения противопожарной звукоизоляционной гильзы ОГНЕЗА-ПМ (ПГЗ)
Противопожарная муфта ОГНЕЗА ПМ (ПГЗ) устанавливается в любом здании, имеющем трубные коммуникации из горючих полимерных труб (PP,PE,PVC) включая:
.png)
- жилые дома (в том числе жилые многоквартирные)
- больницы и поликлиники
- гостиницы и общежития
- аэропорты и вокзалы
- торговые центры
- промышленные предприятия и т.д.
По требованиям СП 30.13330.2016 изделия обязательны к установке в жилых и административных зданиях.
Преимущества
- Высокий предел огнестойкости – до 180 минут
- Снижение шума не менее 30 дБ
- Удобство монтажа: в три движения
- Гидроизоляция
- Типоразмеры гильз ОГНЕЗА-ПМ (ПГЗ) охватывают все толщины перекрытий
- Все металлические части муфты окрашены порошковой краской, что надежно защищает изделия от коррозии
- Начало срабатывания муфты происходит уже на 15 секунде при температуре от +150, время полного перекрывания узла пересечения - на 4 минуте
- Срок эксплуатации противопожарной муфты 30 лет при температуре от -50 С до +80 С.
- Возможность монтажа изделия с последующим замоноличиванием технологических проходов строительных конструкций.
Размерный ряд
|
Наименование |
Толщина перекрытия, мм |
Внутрений Ø, мм |
Внешний Ø, мм |
Высота, мм |
|
ОГНЕЗА-ПМ (ПГЗ) 50/100 |
100 |
54 |
115 |
155 |
|
ОГНЕЗА-ПМ (ПГЗ) 50/150 |
150 |
54 |
115 |
205 |
|
ОГНЕЗА-ПМ (ПГЗ) 50/200 |
200 |
54 |
115 |
255 |
|
ОГНЕЗА-ПМ (ПГЗ) 50/250 |
250 |
54 |
115 |
305 |
|
ОГНЕЗА-ПМ (ПГЗ) 50/300 |
300 |
54 |
115 |
355 |
|
ОГНЕЗА-ПМ (ПГЗ) 110/100 |
100 |
114 |
175 |
155 |
|
ОГНЕЗА-ПМ (ПГЗ) 110/150 |
150 |
114 |
175 |
205 |
|
ОГНЕЗА-ПМ (ПГЗ) 110/200 |
200 |
114 |
175 |
255 |
|
ОГНЕЗА-ПМ (ПГЗ) 110/250 |
250 |
114 |
175 |
305 |
|
ОГНЕЗА-ПМ (ПГЗ) 110/300 |
300 |
114 |
175 |
355 |
Транспортировка и хранение
Транспортировка и хранение при температуре окружающей среды от -50°С до +60°С. Транспортирование может осуществляться всеми видами транспорта, обеспечивающими сохранность тары.
Срок эксплуатации муфты противопожарной не менее 30 лет, гарантия производителя 1 год с момента приобретения изделия. Использовать в соответствии с Инструкцией по применению.
Транспортировка и хранение
Рекомендации по монтажу
При монтаже противопожарной звукоизоляционной гильзы ОГНЕЗА-ПМ (ПГЗ) рекомендуется использовать огнезащитный водостойкий герметик ОГНЕЗА-ВГ для дополнительной герметизации и гидроизоляции.
Скачать инструкцию по установке>>>
Рекомендации использованию гильз ОГНЕЗА-ПГЗ с последующим замоноличиванием можно получить, отправив запрос на почту info@ogneza.com.
|
Цвет
|
красный, любой цвет по заказу |
|
Коэффициент вспучивания, не менее %
|
900 |
|
Предел огнестойкости EI, мин
|
180 |
|
Инерционность полного срабатывания, не более, мин
|
4 |
|
Толщина перекрытия, мм
|
100/150/200/250/300 |
|
Страна производства
|
Россия |
Огнезащита пластиковых труб канализации и водоснабжения. Во всех типах зданий и сооружений для огнезащиты узлов пересечения пластиковых труб со стенами и перекрытиями применяются противопожарные муфты ОГНЕЗА-ПМ. Предел огнестойкости узла с муфтой - 180 минут.
Огнезащита и звукоизоляция пластиковых труб канализации. В жилых и административных зданиях обязательно обеспечение одновременно и пожарной безопасности, и шумоизоляции узлов пересечения бетонных перекрытий пластиковыми трубами. комплексное решение - противопожарная звукоизоляционная гильза ОГНЕЗА-ПГЗ. Предел огнестойкости – 180 минут.
Огнезащита пластиковых труб в труднодоступных местах. Симметричная муфта ОГНЕЗА-ПМ обеспечивает двойную огнезащиту узла пересечения за счет двух терморасширяющихся вкладышей и обеспечивает огнезащиту узла пересечения в труднодоступных местах (где невозможна установка противопожарной муфты Огнеза ПМ). В конструкции предусмотрена возможность установки муфты на различные диаметры труб. Предел огнестойкости - 180 минут.
Огнезащита пластиковых труб канализации и водосточных систем при монтаже трапов и установке кровельных воронок. Для этих целей в жилых, промышленных, административных и коммерческих зданий используется противопожарная муфта ОГНЕЗА-ПМ(ТК). Предел огнестойкости установленного изделия - 180 минут. |
Алексей
|
|
Добрый день!
Очень нужный продукт, но по толщине перекрытия не подходит. Высота муфты ОГНЕЗА-ПМ (ПГЗ) max. возможно 355/385 мм (финиш/монолит). В проекте высота перекрытия с финишной отделки 450 мм. Возможен ли ли выпуск удлиненных муфт на заказ? И сколько по времени займет их изготовление? |
|
Дмитрий Овчинников
|
|
Извиняемся за долгий ответ! Ваш вопрос потерялся). Можем изготовить муфты ОГНЕЗА-ПМ(ПГЗ) длиной до 1500мм (особенности оборудования). По срокам изготовления...все зависит от объема заказа.
|
|
Guest
|
|
Подскажите , пожалуйста, подходят ли противопожарные звукоизоляционные гильзы под требование СП30 : " Перед заделкой стояка раствором необходимо закрепить звукоизоляционный кожух из негорючего утеплителя толщиной 30мм, имеющий гидроизоляционное или фольгированное покрытие с внешней стороны?"
|
|
