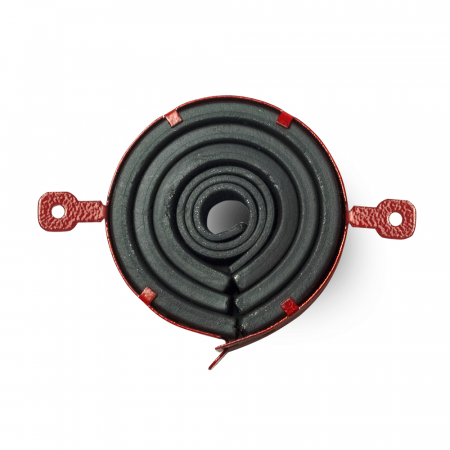

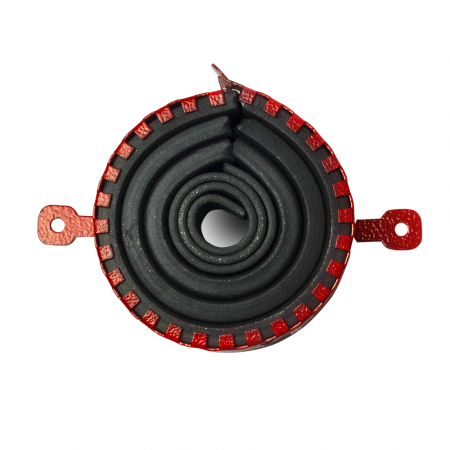

Область применения кабельных проходок ОГНЕЗА-ПМ-К 90 мм
Проходка кабельная используется для блокирования распространения пожара вдоль кабельных коммуникаций через стены и перекрытия с нормируемыми пределами огнестойкости.
Преимущества- Высокий предел огнестойкости

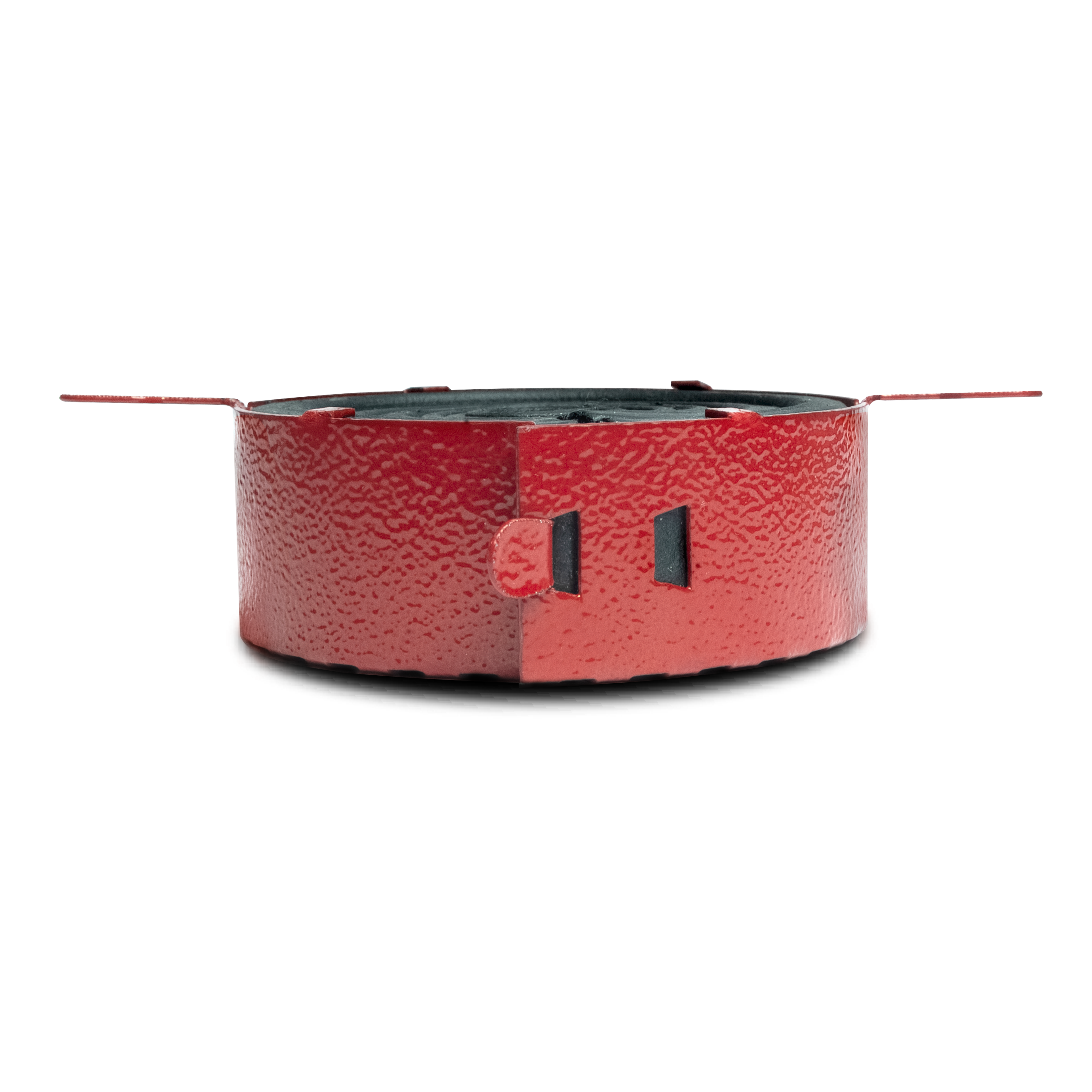

- Корпус муфты является разъемным и снабжен замком - стяжкой, что позволяет использовать на уже проложенные кабельные линии и упрощает монтаж и демонтаж изделия.
- Все металлические части окрашены порошковой краской, что надежно защищает изделие от коррозии.
- Начало срабатывания огнезащитного вкладыша - на 15 секунде, при температуре 150С°
- Срок эксплуатации универсальной кабельной проходки - 30 лет при температуре от -50 до +80С
Комплектующие поставляются в коробке. Масса упаковочной единицы не более 15 кг. Транспортировка и хранение при температуре от -50С° до +60С°. Транспортировка может осуществляться любым видом транспорта, обеспечивающего сохранность тары.
Рекомендации по монтажу
- Кабельная проходка применяется для кабельных линий, проложенных как в металлической закладной трубе, так и без нее, через стены толщиной не менее 150 мм
- Применяется как для одиночного кабеля, так и пучка кабелей.
- Кабельные муфты монтируются с двух сторон в металлическую гильзу в стене или перекрытии вдоль прокладки кабельных линий. При отсутствии гильзы муфта монтируется в отверстие, предварительно заделанное минеральной ватой.
- Муфта монтируется корпусом внутрь стены или перекрытия, либо наружу, в зависимости от выбранного способа монтажа.
- Муфта крепится к стене или потолочному перекрытию металлическими дюбелями или анкерными болтами.
- Корпус муфты разъемный, что позволяет с легкостью осуществлять демонтаж замену кабельной проходки.
Кабельная проходка "ОГНЕЗА-ПМ-К" является защитным барьером для огня и дыма, распространяющимся по трубам и кабелям коммуникаций во время пожара. Изделие оснащено удобным замком-защелкой, который позволяет устанавливать кабельную проходку без труда на любые трубопроводы и кабели диаметром не более 125 мм. Кабельные проходки с пределом огнестойкости в 180 минут являются необходимой защитой для коммуникации любого типа зданий: от частных до общественных и промышленных. Изделия выполнены из высококачественного материала и покрыты порошковой краской для предотвращения коррозии.
|
Тип противопожарной муфты |
D муфты, мм |
Высота муфты, мм |
Ширина вкладыша, мм |
Количество вкладышей ТРМ 3/7 мм, шт |
Масса муфты, г |
|---|---|---|---|---|---|
|
ПМ-К-20/40 |
20-40 | 32 | 30 | 2/- | 55 |
|
ПМ-К-50 |
50 | 32 | 30 | 2/2 | 55 |
|
ПМ-К-65 |
65 | 32 | 30 | 4 | 55 |
|
ПМ-К-80 |
80 | 32 | 30 | 4 | 65 |
|
ПМ-К-90 |
90 | 32 | 30 | 4 | 75 |
|
ПМ-К-110 |
110 | 32 | 30 | 4 | 80/100 |
| ПМ-К-125 | 125 | 32 | 30 | 7 | 200 |
|
Цвет
|
светло-серый, красный |
|
Коэффициент вспучивания, не менее %
|
900 |
|
Инерционность полного срабатывания, не более, мин
|
4 |
|
t° эксплуатации
|
-50°С до +80°С |
|
t° начала расширения
|
+150°С |
|
Предел огнестойкости IET, мин
|
180 |
|
Страна производства
|
Россия |
Огнезащита кабельной проходки с использованием кабельной муфты ОГНЕЗА-ПМ-К блокирует распространение пожара вдоль кабельных коммуникаций через стены и перекрытия с номинируемым пределом огнестойкости. Применяется для кабельных линий как в металлической закладной трубе, так и без нее в проходках через стены и перекрытия не менее 150 мм. При пожаре терморасширяющийся вкладыш многократно увеличивается и блокирует прохождение огня в соседнее помещение.
Огнезащита кабельной проходки с использованием модульной кабельной проходки ОГНЕЗА-ПМ-К. Решение используется, как правило, на промышленных предприятиях, где используются лоточные системы и необходимо разделение большого количества кабелей. Проходка состоит из металлического корпуса со съемной крышкой, терморасширяющегося вкладыша и дымо-теплоизоляционной прокладки. Изделие можно легко монтировать и демонтировать – как с уже проложенными кабелями, так и без них.
Огнезащита кабельной проходки с использованием терморасширяющегося огнезащитного герметика ОГНЕЗА-ГТ и негорючего минераловатного материала обеспечивает предел огнестойкости узла пересечения ограждающих строительных конструкций кабелем до 120 минут. Под воздействием высоких температур герметик расширяется и надежно закупоривает проход пенококсом, не пропуская огонь в соседнее помещение.
Решение для огнезащиты кабеля - эластичная огнезащитная краска ОГНЕЗА-ВД-К с эффектом отпугивания грызунов. Состав на водной основе обеспечивает целостность огнезащитного покрытия при любых деформациях и изгибах кабеля. При воздействии огня покрытие расширяется, образует теплоизоляционный слой, препятствующий распространению огня.
|
Антон
|
|
Нормальная штука
|
|
Гость
|
|
Мы тоже используем. Хорошее качество
|
|
Ольга
|
|
1. допускается ли использование Кабельной проходки ОГНЕЗА-ПМ-К для перегородок менее 150 мм?;
2. как определить максимально возможный диаметр кабельного пучка для Кабельной проходки ОГНЕЗА-ПМ-К? |
|
Дмитрий О.
|
|
Добрый день! По сертификату стена должна быть не меньше 150 мм, а перекрытие 200 мм
Максимальный размер пучка кабеля составляет не больше 60% от диаметра самой муфты |
|
Ольга
|
|
Если толщина перегородок меньше 150, лучше использовать Огнезащитный терморасширяющийся герметик ОГНЕЗА-ГТ?
|
|
Дмитрий О.
|
|
Все верно, с минеральной ватой при условии что данное решение подойдет по пределу огнестойкости.
|
|
Guest
|
|
Подскажите, пожалуйста, как рассчитать максимальное кол-во кабелей в пучке для муфты ПМ-К? |
|
Дмитрий Овчинников
| ||
| ||
|
Гость
| ||||
| ||||
|
Дмитрий Овчинников
| ||||||
Делаем нужный размер под заказ. В идеале чтобы проходка выступала на 45 мм с каждой стороны. | ||||||
|
Гость
|
|
Здравствуйте! При прокладке кабеля через перегородки используются две кабельные проходки. А при прокладке кабеля через межэтажные перекрытия тоже 2 шт. используются или одна?
|
|
Дмитрий Овчинников
| ||
| ||
|
Оксана
|
|
Как рассчитать необходимое кол-во проходок/диаметр, длина ленты ?
Есть ли у вас проходки для кабелей в лотках? стена 150-180мм. И если в лотках через стену есть и такие места, например пучок из 10 кабелей 3х2,5 можно через одну проходку провести? мне надо понимать сколько проходок заложить в спецификацию |
|
Максим Черепанов
| ||
| ||
|
Владимир
|
|
Смотрим Технический регламент (123-ФЗ): Статья 137. Требования пожарной безопасности к строительным конструкциям: п. 4. Узлы пересечения ограждающих строительных конструкций кабелями, трубопроводами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже требуемых пределов, установленных для этих конструкций. Однако в Статья 146, где раньше были, например, кабельные проходки, теперь никакая сертификации не предусматривается. Вопрос, как после изменений Технического регламента подтверждать соответствие требованиям для огнезащиты?
|
